StartAirKitSAK 241-C - SAK 241-C Lautsprecherbausatz von ASE
Kompletter Technik Lautsprecherbausatz für 1 Stk. SAK 241-C
von ASE Gerd Lommersum mit ScanSpeak Chassi ohne Holzteile
von ASE Gerd Lommersum mit ScanSpeak Chassi ohne Holzteile
Stückliste "Menge für eine Box"
TMT-Lautsprecher ScanSpeak 12W/8524G00 2 St.
HT-Lautsprecher ScanSpeak D2604/830000 1 St.
Anschluß Polklemmenpaar od. Terminal 1 St.
Reflexrohr BRT50 auf 80 mm Länge gekürzt! 1 St.
Dämpfungsmat. Polyesterwatte (40mm dick) 0.30 m²
Innenverkabelung Litze 2 x 1.0 mm 1.50 m
(Fertigweiche mit Kabel)
Schrauben Holzschr. Lins.Kopf 3.5x20 20
und Bauanleitung
HT-Lautsprecher ScanSpeak D2604/830000 1 St.
Anschluß Polklemmenpaar od. Terminal 1 St.
Reflexrohr BRT50 auf 80 mm Länge gekürzt! 1 St.
Dämpfungsmat. Polyesterwatte (40mm dick) 0.30 m²
Innenverkabelung Litze 2 x 1.0 mm 1.50 m
(Fertigweiche mit Kabel)
Schrauben Holzschr. Lins.Kopf 3.5x20 20
und Bauanleitung
Fertig aufgebaute Frequenzweiche "Details siehe Produktdatenblatt"
Impedanzentzerrung (optional, für Betrieb an Röhrenendstufe)
Impedanzentzerrung (optional, für Betrieb an Röhrenendstufe)
Besonderheiten & Hinweise
die SAK 241C überträgt im Tieftonbereich linear hinunter bis ca. 80 Hz. Ist eine
Ergänzung im Tieftonbereich gewünscht (für Erweiterung des Übertragungsbereiches
nach unten oder mehr Pegel im Bass), bietet sich die Ergänzung durch einen oder
mehrere aktive Subwoofer an. Überlegungen hierzu orientieren sich an den
Abmessungen und den akustischen Gegebenheiten des Raumes. Ein gutes, aktives
Subwoofersystem sollte durch Wahl des Prinzips, die Anzahl der Bassschallquellen,
des Aufstellungsortes und die Einstellungen an der Aktivelektronik an die
Gegebenheiten des Raumes angepasst sein. Die Frage, ob es zum
Hauptlautsprecher passt stellt sich kaum, vorausgesetzt die Elektronik besitzt ein
durchstimmbares, und akustisch betrachtet, sinnvoll einstellbares Tiefpassfilter.
Der Einsatz eines DSP - Aktivmoduls für den Subwoofer mit frei einstellbaren
Filterkurven bietet hierzu alle Möglichkeiten
Beschreibung

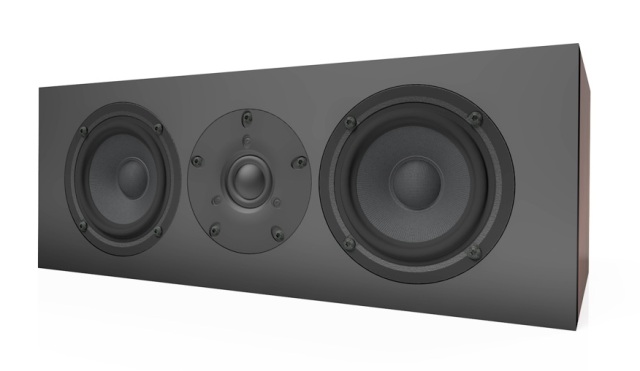

kleiner Centerspeaker mit 12 cm Tieftonlautsprecher und 25 mm
Gewebekalotte aus der ScanSpeak Discovery Line;
Differenzierte Auflösung und gute Ortungsschärfe sind Eigenschaften der
Kombination aus 12W/8524G00 und der modernen D2604/830000 Kalotte
mit breiter, langhubiger Aufhängung (wide surround);
Tiefe Trennfrequenz bei 2000 Hz für breites Abstrahlen im
Betrieb als Centerspeaker;
Einsatzbereiche
in waagerechter Anordnung als hochwertiger Centerlautsprecher
oder senkrecht auf Ständer als Kleinlautsprecher mit symmetrischem
Abstrahlen (horiz.& vert.) und guten Pegelreserven;
Für den Betrieb als Satellit empfiehlt sich die
Kombination mit einem Subwoofer aus der SAK Reihe
Technische Daten
Nennimpedanz: 4 Ohm
Nennbelastbarkeit: 80 Watt
Musikbelastbarkeit: 120 Watt
Übertragungsbereich: 55 Hz - 30000 Hz
Kennschalldruck: 86 dB (1W;1m)
die SAK 241C überträgt im Tieftonbereich linear hinunter bis ca. 80 Hz. Ist eine
Ergänzung im Tieftonbereich gewünscht (für Erweiterung des Übertragungsbereiches
nach unten oder mehr Pegel im Bass), bietet sich die Ergänzung durch einen oder
mehrere aktive Subwoofer an. Überlegungen hierzu orientieren sich an den
Abmessungen und den akustischen Gegebenheiten des Raumes. Ein gutes, aktives
Subwoofersystem sollte durch Wahl des Prinzips, die Anzahl der Bassschallquellen,
des Aufstellungsortes und die Einstellungen an der Aktivelektronik an die
Gegebenheiten des Raumes angepasst sein. Die Frage, ob es zum
Hauptlautsprecher passt stellt sich kaum, vorausgesetzt die Elektronik besitzt ein
durchstimmbares, und akustisch betrachtet, sinnvoll einstellbares Tiefpassfilter.
Der Einsatz eines DSP - Aktivmoduls für den Subwoofer mit frei einstellbaren
Filterkurven bietet hierzu alle Möglichkeiten
Beschreibung
kleiner Centerspeaker mit 12 cm Tieftonlautsprecher und 25 mm
Gewebekalotte aus der ScanSpeak Discovery Line;
Differenzierte Auflösung und gute Ortungsschärfe sind Eigenschaften der
Kombination aus 12W/8524G00 und der modernen D2604/830000 Kalotte
mit breiter, langhubiger Aufhängung (wide surround);
Tiefe Trennfrequenz bei 2000 Hz für breites Abstrahlen im
Betrieb als Centerspeaker;
Einsatzbereiche
in waagerechter Anordnung als hochwertiger Centerlautsprecher
oder senkrecht auf Ständer als Kleinlautsprecher mit symmetrischem
Abstrahlen (horiz.& vert.) und guten Pegelreserven;
Für den Betrieb als Satellit empfiehlt sich die
Kombination mit einem Subwoofer aus der SAK Reihe
Technische Daten
Nennimpedanz: 4 Ohm
Nennbelastbarkeit: 80 Watt
Musikbelastbarkeit: 120 Watt
Übertragungsbereich: 55 Hz - 30000 Hz
Kennschalldruck: 86 dB (1W;1m)
